Универсальный резательный комплекс (УРК) Мастер Плюс (LOGIC)

Универсальный резательный комплекс (УРК) Мастер Плюс (LOGIC)

Универсальный резательный комплекс (УРК) Мастер Плюс производства машиностроительного предприятия «СтройМеханика» предназначен для получения стеновых и перегородочных блоков ячеистых бетонов (пенобетон, газобетон) с геометрическими отклонениями от заданных размеров не более ±2 мм из массива габаритами до 1200×1200×600 мм в цеховых условиях. Достигаемая точность разрезки дает возможность укладывать блоки на тонкослойные или клеевые растворы.

Конструкция кареток резательного комплекса позволяет получать блоки с различными типоразмерами с применением одного комплекта передвижных металлоформ. Резка массивов ячеистых бетонов производится с помощью специальных стальных струн (пил), изготавливаемых самостоятельно с применением установки для навивки струн Струна 500. Резательный комплекс (УРК) Мастер Плюс может комплектоваться как струнами, так и пилами по выбору заказчика.

Порядок работы на резательном комплексе. Смесь ячеистого бетона заливается в передвижные металлические формы Формоблок-Массив, специально разработанные для применения в составе участка резки. Передвижная металлоформа Формоблок-Массив, применяемая в составе резательного комплекса, проста в эксплуатации. Чистка, смазка и сборка одной металлоформы занимает 2-3 минуты.

Ячеистый бетон набирает необходимую прочность (4-12 часов в зависимости от состава и технологии приготовления) при температуре 20-35°С. Для подачи металлоформы в зону работы резательного комплекса, а также транспортирования на участок вылежки применяют траверсу для перемещения формы, спроектированную для работы с передвижными металлоформами Формоблок-Массив. После набора массивом пенобетона определенной прочности размыкают замки бортов металлоформы, снимают их с основания, а отформованный пенобетонный массив на технологическом поддоне металлоформы подают в рабочую зону резательного комплекса. Массив пенобетона подают через шнековый нож модуля подрезки «горбушки» массива, далее массив подается сначала под каретку поперечной резки, затем под каретку продольной резки массива. Подъем и опускание кареток со струнами осуществляется с помощью гидравлической системы, а ход струны с помощью моторредукторов. После завершения циклов обработки (резки) пенобетонные изделия снимаются с технологического поддона формы и транспортируются на участок для досушивания. Для перемещения готовых изделий из зоны резки применяют захват для перемещения блоков, в конструкции захвата заложена возможность регулировки под необходимый размер «пакета» перемещаемых изделий, а также исключена возможность выскальзывания изделий.

При использовании на производственном участке транспортной системы с рельсовыми путями участок для досушивания изделий оборудуют технологическими тоннелями, в которые нагнетают теплый воздух тепловыми пушками, или в основании вмонтированы «теплые полы», а также возможна установка радиаторов отопительной системы. После того как изделия дозреют, их укладывают на деревянные поддоны, упаковывают пленкой и перемешают на склад готовой продукции.

Гидросистема резательного комплекса. Гидравлическая система резательного комплекса состоит из маслостанции, гидравлических шлангов и гидравлических цилиндров. Гидроцилиндры используют в роли приводов модулей резки массива, такой тип привода является самым надежным в эксплуатации и неприхотливым в обслуживании. Управление работой гидравлической системы электромагнитное, позволяющее автоматизировать весь процесс изготовления изделий. Конкурентным преимуществом гидравлического привода резательного комплекса является возможность регулировок в широком диапазоне скоростей перемещения кареток с помощью регулируемых дросселей. Отличительной особенностью гидравлической системы резательного комплекса УРК Мастер Плюс является применение только качественных комплектующих известных мировых производителей.

Система автоматизированного управления резательным комплексом. С применением системы САУ УРК LOGIC управление резательным комплексом возможно как в ручном, так и в автоматическом режиме. Система автоматизированного управления резательным комплексом САУ УРК LOGIC состоит из шкафа управления с расположенной на нем панелью управления, кабельной продукции и комплекта датчиков, необходимых для работы комплекса в автоматическом режиме. Управление резательным комплексом в автоматическом режиме осуществляется с нажатия кнопки «Пуск» на лицевой панели шкафа управления, и массив в автоматическом режиме разрезается на блоки заданных размеров.

Размеры изделий, получаемых на резательном комплексе

Размеры Кол-во
600×300×200 24
600×300×100 48
600×400×300 12
600×400×200 18
600×400×100 36

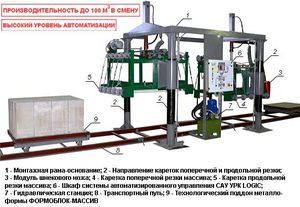

Комплектация резательного комплекса УРК Мастер Плюс

Наименование Кол-во
Монтажная рама-основание 1
Модуль снятия горбушки массива 1
Каретка поперечной резки массива 1
Каретка продольной резки массива 1
Шкаф системы автоматизированного управления САУ LOGIC 1
Блок автоматики подачи и позиционирования металлоформы 1
Гидравлическая станция 1
Гидравлический механизм подачи металлоформы 1
Транспортный путь 1
Металлоформа передвижная Формоблок-Массив 1

Дополнительная комплектация резательного комплекса УРК Мастер Плюс

Наименование

Характеристики

Захват для перемещения блоков

Габаритные размеры 1300×1500×1300 мм,
максимальная поднимаемая масса 1200 кг

Траверсы для перемещения формы



Металлоформы серии Формоблок-Массив

Габаритные размеры 1450×1450×750 мм

Станок для навивки струн СТРУНА 500

Установленная мощность 0,9 кВт,
напряжение питания 220/380 В

Выносной пульт управления САУ УРК LOGIC

Габаритные размеры 600×500×200 мм,
потребляемая мощность 0,5 кВт

Технические характеристики

Производительность, м³/час 12
Установленная мощность, кВт 12
Габаритные размеры (L×B×H), мм 9000×2500×2700
Вес, т 2,2
Требования к месту установки:
- длина площадки (без зоны обслуживания), м
- ширина площадки (без зоны обслуживания), м
- высота площадки
- температура окружающей среды, °С

12
3,1
3,1
>5
Количество одновременно распиливаемых массивов, шт 2
Максимальный размер распиливаемого массива (L×B×H), мм 1200×1200×600
Цикл резки одного массива, мин 5-7
Размеры получаемых блоков, мм см. таблицу 1
Количество рабочих, чел 1-2
Режим работы автомат/ручной
